帶式輸送機橡膠帶的跑偏是帶式輸送機運行中普遍存在的問題，通常使用錐形連桿式雙向自動調心托輥、前傾槽形托輥和下V形托輥防偏,但均存在不同程度的缺陷和不足，為此坤碩托輥生產廠家專利型產品：自動調心托輥和鉸接托輥，能很好地解決掉行業的調偏問題：

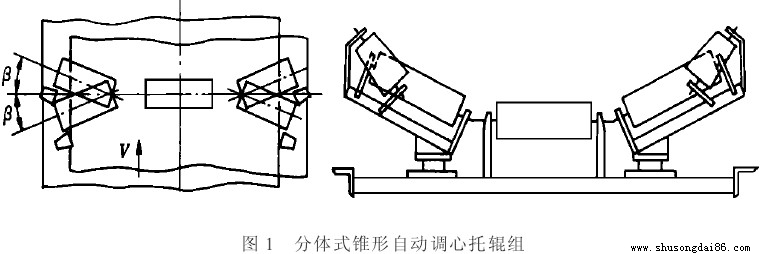

    分體式錐形自動調心托輥組:該托輥組采用單支點側輥支撐,去掉原調心托輥側輥支架上的滾輪，將另一鉸接支撐變?yōu)楣潭ㄖ�撐，該結構增加了側輥支撐的穩定性，可消除由滾輪滾動產生的附加阻力矩，減少了零件數，可降低用戶們的采購成本，側輥為分體式，是將原調心托輥的大錐輥結構設計為一個小錐輥，兩個輥交錯安裝在側輥支架上，直輥起承載和調偏作用當前傾時，小錐輥起產生前傾力的作用，當橡膠輸送帶無跑偏時，只與直輥接觸，此時托輥組相當于承載輥，當皮帶跑偏時，帶體上移到一側的小錐輥上，運輸膠帶帶動錐輥，使在同一支架上的直輥前傾一角度，跑偏量越大，前傾角度越大，糾偏力則也就越大，而另一側直輥在連桿作用下向后傾一相同角度，兩輥共同使輸送皮帶復位，側輥的直輥與中間輥規格一致，錐輥尺寸不受帶寬的影響，每一輥徑配一相同尺寸的錐輥，利于備件通用，錐輥錐角大，調偏迅速，該調偏托輥組適用于單向運行的帶式輸送機設備；

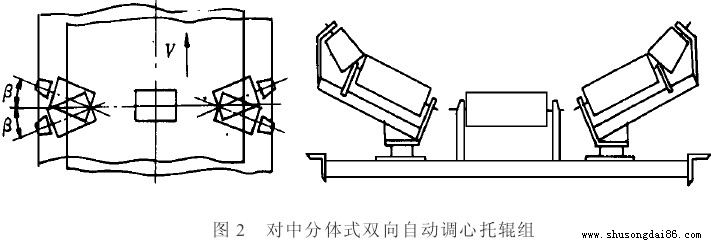

    對中分體式雙向自動調心托輥組:側輥中的直輥和小錐輥安裝在同一軸線上,其結構緊湊，體積小，便于制造和包裝運輸，同時還保留了分體式自動調心托輥單支點側輥，具有支架支撐的穩定性好和靈敏度高、糾偏力強、通用化程度高、節能降耗及使用壽命長等優點；

  　以上兩種產品的區別是：分體式錐形自動調心托輥組的直輥與錐形輥之間無間隙，運輸膠帶可進入錐輥調偏早，故輸送帶跑偏量小，在使用時，單向運行的輸送機選擇此類，雙向運行的輸送機則選用對中分體式雙向自動調心托輥組；

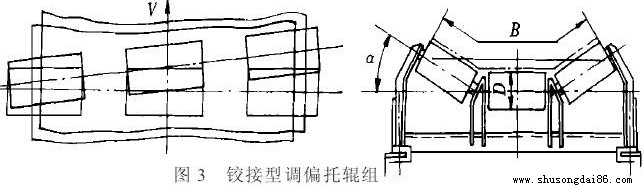

    以往使用的前傾托輥靠預設調偏量防止跑偏，但由于其自身結構決定，不能有調整較大的跑偏量，當帶式輸送機跑偏量大而且經常在某一位置跑偏時，只能對跑偏處的前傾托輥底板前后移動，形成一側較大前傾，實現調偏，但由于托輥支架的剛性結構而難于實現，由于皮帶輸送機不可能全線跑偏，在不跑偏處使用前傾托輥會使能耗增大，為解決行業內此類問題，坤碩托輥制造廠家抓門設計了鉸接型調偏托輥組:該托輥組改變了普通托輥組側輥與橫梁安裝的結構形式，將兩端的側輥分別與兩側立柱上套筒焊接，形成兩鉸接點，采用U型卡扣固定在中間架上,可與調心托輥配合來使用，當工業運輸帶不跑偏時，鉸接托輥不前傾，輸送機不損失多余能耗，當跑偏量小時，調心托輥可起到調偏作用，當跑偏量較大或由于鋼結構變形而引起某一處經常跑偏時，只要松開一組或幾組鉸接托輥輪的U形卡前后移動托輥組，使一側形成較大的前傾角，使得三個輥輪均能調偏,此結構糾偏力大、迅速可靠，同時使用U形卡無需在中間架上打孔,便于安裝調整，該系列托輥組可用于雙向運行的帶式輸送機械上；

   以上三種調偏托輥組均按TD75或DTⅡ型系列標準設計,這三種托輥產品在河北鋼鐵集團、鞍鋼集團、神華集團、大唐電力等單位多年使用運行證明：調偏效果好、壽命長，能很好的滿足客戶的使用需求；

    坤碩工業運輸帶下調心支架產品描述：屬于帶式輸送機部件，應用在輸送機上部（輸送帶承載部分），包括連接板、邊支柱、中支柱、橫梁、斜支撐，其邊支柱和中支柱上分別對應加工有兩個托輥軸槽，結構合理，操作方便，功耗和磨損小，調偏能力強，使用性能穩定，使用壽命長；
