由于業(yè)內(nèi)普遍存在PVC阻燃輸送帶表面膠彈性差、摩擦系數(shù)低，尤其在運(yùn)載帶水類的濕煤物料時，在阻燃橡膠皮帶表面上會出現(xiàn)易打滑、影響運(yùn)載效率等類的問題，現(xiàn)將此進(jìn)行深入解決分析：

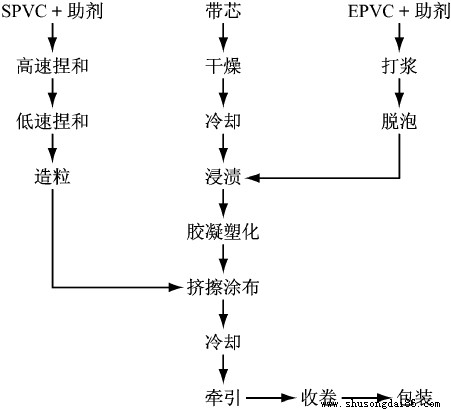

    坤碩橡膠輸送帶廠家通過采用擠擦法生產(chǎn)工藝即：通過兩臺擠出機(jī)對擠，向浸漬帶芯涂覆表面膠，這就為輸送皮帶表面膠質(zhì)的性能提供了前提條件，通過乙烯、乙烯酯、一氧化碳三元聚物等熱塑彈性體在擠擦法生產(chǎn)工藝可大幅度提升抗?jié)窕�阻燃輸送皮帶的整體性能：

    中和在加工中熱分解釋放出的少量醋酸，在配方中加入了氫氧化鈣，同時共混采用兩步法即先干混，再熔混，先將PVC助劑投入高速捏和機(jī)混合,當(dāng)充分后，投料，待高速捏和的運(yùn)輸帶膠料冷卻至60℃以下后，一同投入低速混合機(jī)中干混，直到相容于PVC混合料中,然后再將干混料再投入擠出造粒機(jī)中，熔混造粒備用；

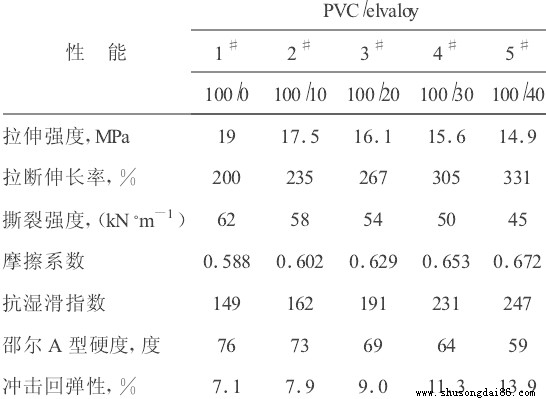

    由于采用了這樣的制造工藝，共混物是非常適宜擠出的，且達(dá)到了難燃橡膠輸送帶覆蓋膠面與帶芯間充分強(qiáng)性粘合的目的，隨著共混體系中用量的增大，其拉伸強(qiáng)度、撕裂強(qiáng)度、硬度均下降，拉斷伸長率、摩擦系數(shù)、抗?jié)窕�指�?shù)、沖擊回彈性都有明顯提高，其物理性能得到提升，共混體系表現(xiàn)出了明顯的類橡膠性，其彈性高，摩擦力大，抗沖擊能力強(qiáng)，抗?jié)窕�性能翻倍提升�?/span>充分體現(xiàn)了阻燃橡膠帶抗?jié)窕�的�?dú)特優(yōu)勢；

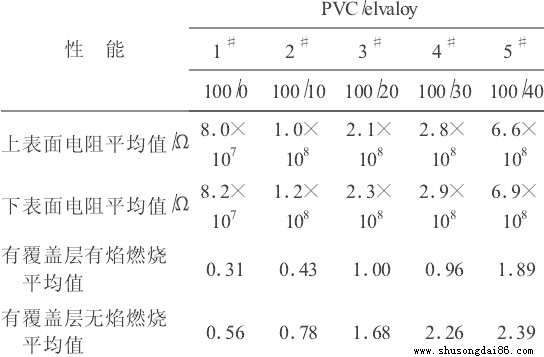

    參照MT914標(biāo)準(zhǔn)法規(guī)規(guī)定，其抗濕滑阻燃輸送帶安全性能參數(shù)如下：

    耐臭氧性：試驗(yàn)時,在臭氧濃度為50pphm,40℃的環(huán)境下將試片拉伸10%,并且停放96小時，用放大鏡觀察試片上有無龜裂,將發(fā)生龜裂的情況為O；

    硬度均勻度：將膠料擠出成圓筒形，在160℃下加熱硫化30min，然后壓入模芯，打磨制成外徑15cm、長度260mm的膠輥，用硬度計(jì)測定上述膠輥的五個點(diǎn)，將硬度差大于3的為零；

　　以上可以看出，坤碩工業(yè)輸送帶廠家在膠料中并用混煉型聚氨酯比同行產(chǎn)品性能的的翻倍提升更加具有優(yōu)勢，將丁腈橡膠和混煉型聚氨酯橡膠的組份比例設(shè)置為85∶15到70∶30之間，可獲得耐臭氧性優(yōu)異的半導(dǎo)電性膠料，最適用于制造電子照片復(fù)印機(jī)等設(shè)備的半導(dǎo)體膠類電動滾筒等，共混物隨著體系對配方抗靜電、阻燃劑用量的調(diào)整，還可以達(dá)到充分安全的性能指標(biāo)要求；

    在工業(yè)橡膠輸送帶表面膠中采用共混比為100:30的熱塑性彈性體，其抗沖擊性、摩擦力和抗?jié)窕�能力得到顯著提高，阻燃輸送帶具有高效的防滑性能；

    更多相關(guān)知識推薦：《PVC/PVG阻燃輸送帶強(qiáng)度提高的辦法》、《難燃輸送帶的最新檢驗(yàn)標(biāo)準(zhǔn)》
